Weltneuheit: Solarthermische Jalousie liefert Energie für Gebäude

Weltneuheit: Solarthermische Jalousie liefert Energie für Gebäude

Ein Hemmnis für den flächendeckenden Einsatz von Solarthermie ist bislang unter anderem, dass sich potentielle Kunden am Erscheinungsbild der Kollektoren als „schwarze Rechtecke auf dem Dach“ stören. Deshalb werden im Projekt »Arkol« zwei neuartige Fassadenkollektoren entwickelt: ein Streifenkollektor für die ästhetisch flexible Gestaltung von opaken Flächen der Gebäudehülle und eine solarthermische Jalousie für die transparenten Flächen. Die Jalousie hat dabei die volle Beweglichkeit einer normalen Jalousie. Nur die zusätzliche Funktion der Wärmeabfuhr von den Lamellen unterscheidet sie von herkömmlichen Installationen.

Fassadenkollektor mit Doppelfunktion

Hochhäuser in Großstädten haben mit ihrer Ästhetik Breitenwirkung, obwohl sie oft einen sehr großen Energieverbrauch haben. In vielen Fällen werden dabei Jalousien zwischen Glasscheiben eingesetzt, die aufgrund der Sonneneinstrahlung Temperaturen bis zu 100 °C erreichen können. Die solarthermische Jalousie nutzt diese überschüssige Wärme und führt sie über in den Lamellen verbaute Heat-Pipes dem Warmwasserspeicher des Gebäudes zu. Das reduziert auch die Temperatur der raumseitigen Oberfläche und den Kühlbedarf des Gebäudes. Die solarthermische Jalousie sorgt somit als multifunktionales Fassadenelement nicht nur für ein angenehmes Raumklima und guten Blendschutz sondern verringert gleichzeitig den Energiebedarf des Gebäudes z.B. für Warmwasser oder Klimatisierung.

Visualisierung einer Fassade mit Streifenkollektor (links) und solarthermischer Jalousie (rechts)
Visualisierung einer Fassade mit Streifenkollektor (links) und solarthermischer Jalousie (rechts). ©Facade-Lab



Technische Umsetzung: Sichere und einfache Installation dank trockener Anbindung

Für den Wärmetransport von den beweglichen Lamellen in die stationären Sammelleitungen wurde eine schaltbare thermische Kopplung entwickelt. Ein Aluminiumadapter, der mit der Heat-Pipe verbunden ist wird von einem Anpressrahmen mittels Druckfedern an den Sammelkanal, einem vertikal in der Fassade verlegten Wärmetauscher, angepresst. Wenn die Position der Lamellen verstellt werden soll, wird der Presskontakt gelöst und die Jalousie ist so beweglich wie jede andere. Diese Technologie wurde auch zum Patent angemeldet. Im ersten Labortestmuster, welches in den letzten Monaten am Fraunhofer ISE gefertigt und montiert wurde, wird das Öffnen der thermischen Kopplung mit Hilfe von Hubmagneten realisiert. Auch eine Anpressmechanik über eine Nockenwelle kann je nach Konstruktion verwendet werden.

Die trockene Anbindung der thermischen Elemente gewährleistet nicht nur die notwendige Beweglichkeit und gute Wärmeleitung, sondern bietet gleichzeitig Vorteile hinsichtlich Montage, Wartung und Betriebssicherheit.

Funktionsweise der schaltbaren thermischen Kopplung zwischen Jalousielamellen und Sammelkanal
Funktionsweise der schaltbaren thermischen Kopplung zwischen Jalousielamellen und Sammelkanal. ©Fraunhofer ISE



Auch für die Nutzung von Heat-Pipes in horizontal ausgerichteten Lamellen wurden neue Konzepte erarbeitet. So wurde z.B. mit verschiedenen Füllständen des Arbeitsmediums hinsichtlich des optimalen Wirkungsgrades experimentiert.

Nicht zuletzt müssen alle Komponenten so ausgelegt sein, dass sie trotz potentiell hoher Temperaturen im Inneren der Doppelfassade über die in der Branche üblichen Zeiträume von 30 Jahren hinweg möglichst wartungsfrei funktionieren.

Innovativ und trotzdem wettbewerbsfähig

Im Vergleich zu nachgerüsteten Solarthermie Kollektoren wird die solarthermische Jalousie laut ersten Schätzungen auch beim Thema Kosten gut abschneiden. Sie wird aus massenproduzierten Teilen hergestellt und stellt wenig zusätzliche Anforderungen an Fassadenbauer, Monteure und Installateure. Die Montage von Jalousien in Closed-Cavity-Facades ist bereits gängige Praxis, daher ist der zusätzlich Aufwand gering. Mit Blick auf die Lebensdauer einer Fassade wird es voraussichtlich sogar wirtschaftlicher sein, solarthermische Jalousien zu verwenden als nur konventionelle Jalousien. Das erste geplante Einsatzgebiet werden Hochhausprojekte sein, die in die Architektur des Alltags ausstrahlen und die schon aufgrund der großen Flächen den Markt für die Massenproduktion der solarthermischen Jalousie öffnen.

Als nächster Schritt, vor dem Bau einer Demonstratorfassade aus mehreren Modulen, sind thermische Messungen auf dem Prüfstand am Labortestmuster geplant. Dabei sollen vor allem die Erträge bei unterschiedlichen Anstellwinkeln der Lamellen in Relation zum Sonnenstand gemessen werden. Die Ergebnisse werden dazu verwendet, um ein Simulationsmodell der solarthermischen Jalousie zu erstellen, mit dem man in Zukunft verschiedene Varianten in einem Bauvorhaben schnell am Computer miteinander vergleichen kann.

Im Oktober 2018 und im Januar 2019 wird das Labortestmuster auf den Messen Glasstec und BAU erstmals der Öffentlichkeit präsentiert.

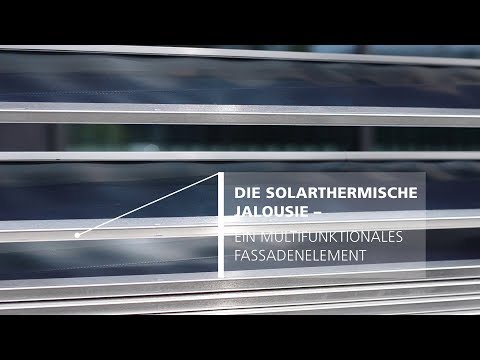

Forschungsprojekt »Arkol« – Flexible Fassadenkollektoren für solare Architektur

Wir setzen zum Einbinden von Videos den Anbieter YouTube ein. YouTube verwendet Cookies, um Informationen über die Besucher ihrer Internetseite zu sammeln. Wenn Sie das Video starten, könnte dies Daten­verarbeitungs­vorgänge auslösen. Weitere Informationen dazu finden Sie in der Datenschutzerklärung von YouTube.



Informationen zum Thema:

Forschungsprojekt »Arkol« [arkol.de]
Christoph Maurer

Christoph Maurer

Christoph Maurer leitet seit 2011 das Team Solarthermische Fassaden innerhalb der Abteilung Energieeffiziente Gebäude.

Nach seinem Physikstudium in Tübingen begann er seinen beruflichen Werdegang 2008 als Doktorand zum Thema teiltransparente Fassadenkollektoren am Karlsruher Institut für Technologie und am Fraunhofer ISE.
An der Leitung des Entwicklungsprojekts »Arkol« reizt ihn besonders die Kombination von Ästhetik, Nachhaltigkeit und Wirtschaftlichkeit. Wichtige Forschungsthemen sind für ihn Technologien, die gleichzeitig Kosten und Energie sparen, und digitale Methoden, die energieeffiziente Gebäude preiswerter machen.

Sören Nungesser

Sören Nungesser

Sören Nungesser arbeitet seit Herbst 2017 am Fraunhofer ISE. In seiner Bachelorarbeit hat er sich mit dem Anpressmechanismus der Solarthermischen Jalousie beschäftigt.

Als wissenschaftlicher Mitarbeiter ist er in die Montage der Solarthermischen Jalousie eingebunden und beschäftigt sich mit im Projekt »Arkol« mit Öffentlichkeitsarbeit und Wirtschaftlichkeitsrechnung.
Er hat Bionik an der Westfälischen Hochschule studiert und beginnt im Herbst seinen Master in Umweltwissenschaften an der Universität Freiburg mit dem Schwerpunkt Modellierung und Geoinformationssysteme.
